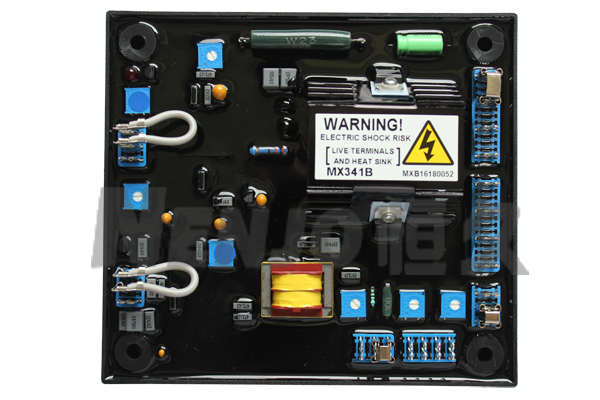

MX341发电机AVR调压板

2018-01-02 03:01:17
    MX341发电机调压板为单相电压检测PMG发电机自动调压板(电压自动调节器)。采用励磁机自PMG作为励磁电源,电压稳定。负载好,具有并机功能。使用于有PMG交流永磁机的UC, HC,LV系列发电机。
1、可被MX321代替,但必须更改线路,功能没那么完善,但基本的功能都差不多。
2、可代替MX321产品,其区别在MX321是永磁励磁机作为励磁电源,MX341是自PMG励磁作为励磁电源。
产品性能及特点:
1、调压精度 < ±1%。
2、 可使用于并联机组,短路時能自動限制電流輸出。
3、以跨接铜片选择 50/60 Hz。
4、短路時能自動限制電流輸出。
5、具DIP、DROOP与过激磁跳脱调整功能,具低频保护(UFRO)及电压缓慢建立功能。
6、具低频保护(UFRO)及电压缓慢建立功能。
7、具LED指示频率过低及过激磁状态,能以跨接铜片设定以配合不同功率的发电机,MX341可使用于并联机组,能以跨接铜片设定以配合不同功率的发电机。
8、卖点:DROOP并机,辅助输入,过励磁电压保护。

AVR调整 (扬州圣丰出厂时已调整,用户在必要时只需作如下调整):
1、 电压调整 如输出电压不符,顺时针旋转电压调节电位器,输出电压升高;反之则反。
2 、频率设定 将发动机转速调至47HZ,逆时针旋转UFRO电位器,使指示二极管发光,调回发动机转速即可。
3、 过流减励 使发电机在额定功率下,逆时旋转励磁脱扣电位器,使指示二极管发光,再顺时旋转约5度即可。
4 、过压保护 逆时针旋转过压调节电位器,使指示二极管发光,再顺时针旋转约5度即可。

关于不同颜色的定义:
1、 这3种颜色的含义是:红色表示斯坦福的早期产品,所用电容为WIMA,品质很好。蓝色表示后期产品,电容为EPCOS,品质也不错。灰色是最近2年才出的,电容为AV,且包装也有所不同。
2、因电容不同,价格也就不同。
3、虽然价格有所不同,但品质都差不多。只是有些维修人员总觉得红色更好,加上红色也最贵。

规格参数:
电源输入:170-220V AC,3相3A(PMG)
感应检测:170-250 V AC单相
输    出:电压 120VDC(最大)
电    流: 3.7A(连续)  6A/10S(瞬间)
保护功能:内置低速,过励,LAM,
调 整 率:优于1%(用于无刷发电机)

技术设计: 超低起磁电压,响应快,电压更稳定。关键环路采用军品级高稳定元件,温度漂移小于0.05%/℃。多重独立保护电路设计,更安全可靠。
